ପରିଚୟ
90 ଡିଗ୍ରୀ ଏଲବୋ SAE ଫ୍ଲେଞ୍ଜ୍ ହେଉଛି ଏକ ସଠିକତା - ଇଞ୍ଜିନିୟରିଂ ହାଇଡ୍ରୋଲିକ୍ ଫିଟିଂ, ଉଚ୍ଚ - ଚାପ, ଲିକ୍ - ପ୍ରୁଫ୍ କନେକ୍ସନ୍ ଯୋଗାଇବା ପାଇଁ ଡିଜାଇନ୍ ହୋଇଛି ଯେଉଁଠାରେ ଦିଗଦର୍ଶନ ପରିବର୍ତ୍ତନ ଆବଶ୍ୟକ|SAE J518 ଏବଂ ISO 6162 ମାନକ ପାଇଁ ନିର୍ମିତ, ଏହି ଏଲବୋ ଫ୍ଲେଞ୍ଜ୍ ସର୍ବୋଚ୍ଚ ପ୍ରବାହ ଦକ୍ଷତାକୁ ସୁନିଶ୍ଚିତ କରୁଥିବାବେଳେ ହାଇଡ୍ରୋଲିକ୍ ପ୍ରୟୋଗଗୁଡ଼ିକରେ ସିଷ୍ଟମ୍ ଅଖଣ୍ଡତା ବଜାୟ ରଖେ |
ନିର୍ଦ୍ଦିଷ୍ଟକରଣ
|
ଭାଗ ନା। |
ଫ୍ଲେଞ୍ଜ୍ ସାଇଜ୍ | |
ହୋସ୍ ବୋର |

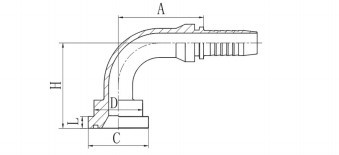

DIMENSIONS |
|||||
|
DN |
DASH |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
ପାରାମିଟର / ଯାନ୍ତ୍ରିକ ତଥ୍ୟ |
|
ମୂଳ |
ଜେଜିଆଙ୍ଗ, ଚୀନ୍ |
ବିତରଣ ତାରିଖ |
ବୁ oti ାମଣା |
|
ପ୍ରମାଣପତ୍ର |
GB / T19001-2016 idt ISO9001: 2015 | |
ପ୍ୟାକିଂ |
ରପ୍ତାନି ମାନକ | |
|
ସାମଗ୍ରୀ |
କାର୍ବନ ଷ୍ଟିଲ | |
ୱାରେଣ୍ଟି |
1 ବର୍ଷ |
|
ଦେୟ ଅବଧି |
ବୁ oti ାମଣା |
MOQ |
5 |
| ଲୁଣ ସ୍ପ୍ରେ ପରୀକ୍ଷା | | 72+ ଘଣ୍ଟା | |
ରଙ୍ଗ |
ଧଳା କିମ୍ବା ହଳଦିଆ | |
କମ୍ପାନୀ ବିଷୟରେ
ସୁବିଧା
ସୁପ୍ରିମୋ ଫ୍ଲୋ ଦକ୍ଷତା |
ଅପ୍ଟିମାଇଜଡ୍ ଆଭ୍ୟନ୍ତରୀଣ ବୋର ଡିଜାଇନ୍ ଷ୍ଟାଣ୍ଡାର୍ଡ ଏଲବୋ ତୁଳନାରେ ଅସ୍ଥିରତାକୁ 30% ହ୍ରାସ କରିଥାଏ |
ସର୍ବାଧିକ ହାଇଡ୍ରୋଲିକ୍ ଦକ୍ଷତା ପାଇଁ ସଠିକ୍ ବ୍ୟାଡ୍ୟୁସ୍ ଲାମିନାର୍ ପ୍ରବାହକୁ ବଜାୟ ରଖେ |
କମ୍ପ୍ୟୁଟେସନ୍ ଫ୍ଲୁଇଡ୍ ଡାଇନାମିକ୍ସ (CFD) ସର୍ବୋତ୍କୃଷ୍ଟ ଡିଜାଇନ୍ |
ଉନ୍ନତ ଚାପ ପ୍ରଦର୍ଶନ
ମାନକ SAE ଆବଶ୍ୟକତା ଅପେକ୍ଷା 20% ଅଧିକ ଚାପ ମୂଲ୍ୟାୟନ |
ବିସ୍ଫୋରଣ ଚାପ 4x କାର୍ଯ୍ୟ ଚାପକୁ ପରୀକ୍ଷା କରାଯାଇଥିଲା |
ଅତ୍ୟଧିକ ଚାପ ସାଇକେଲ ଚାଳନାରେ ସିଲ୍ ଅଖଣ୍ଡତା ବଜାୟ ରଖେ |
ସ୍ପେସ୍ - ସଠିକତା ସଞ୍ଚୟ |
ସଠିକ୍ ମାର୍ଗ ପାଇଁ ± 0.5 ଡିଗ୍ରୀ ସହନଶୀଳତା ସହିତ 90 ଡିଗ୍ରୀ କୋଣ |
କମ୍ପାକ୍ଟ ଡିଜାଇନ୍ ଷ୍ଟାକ୍ ହୋଇଥିବା ଫିଟିଙ୍ଗ୍ ସହିତ 40% ସ୍ପେସ୍ ସଞ୍ଚୟ କରେ |
ଏକାଧିକ ପୋର୍ଟ ଆରିଏଣ୍ଟେସନ୍ ବିକଳ୍ପ ଉପଲବ୍ଧ |
ଲିକ୍ - ପ୍ରୁଫ୍ ଗ୍ୟାରେଣ୍ଟି |
ମାଲିକାନା ଟ୍ରିପଲ୍ {{0} al ସିଲ୍ ଟେକ୍ନୋଲୋଜି (ପ୍ରାଥମିକ, ଦ୍ secondary ିତୀୟ, ଏବଂ ବ୍ୟାକଅପ୍ ସିଲ୍)
ମାଇକ୍ରୋ - ସମାପ୍ତ ସିଲ୍ ପୃଷ୍ଠଗୁଡିକ (Ra <0.4μm)
ପ୍ରି {{0} high ଉଚ୍ଚ - କାର୍ଯ୍ୟଦକ୍ଷତା HNBR O - ରିଙ୍ଗଗୁଡିକ -40 ଡିଗ୍ରୀ F ରୁ +250 ଡିଗ୍ରୀ F ପାଇଁ ରେଟିଂ ହୋଇଛି |
ତୁଳନାତ୍ମକ ସ୍ଥାୟୀତା |
ସର୍ବାଧିକ ଶକ୍ତି ପାଇଁ ଜାଲ୍ ନିର୍ମାଣ (କାଷ୍ଟ ନୁହେଁ) |
3x କ୍ଷୟ ପ୍ରତିରୋଧ ସହିତ 316 ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ବିକଳ୍ପ |
ପ୍ରଭାବ - ପ୍ରତିରୋଧକ ଡିଜାଇନ୍ କମ୍ପନ ଏବଂ ଶକ୍ ଲୋଡ୍ ପ୍ରତିରୋଧ କରେ |
ଗ୍ଲୋବାଲ୍ ପାଚନ
SAE J518, ISO 6162, ଏବଂ DIN ମାନକକୁ ପ୍ରମାଣିତ |
ମିଲ୍ ପରୀକ୍ଷା ସାର୍ଟିଫିକେଟ୍ ସହିତ ସମ୍ପୂର୍ଣ୍ଣ ସାମଗ୍ରୀର ଟ୍ରେସେବିଲିଟି |
REACH ଏବଂ RoHS ଅନୁକୂଳ ସାମଗ୍ରୀ |
ସ୍ଥାପନ ସୁବିଧା
ସହଜ ଆଭିମୁଖ୍ୟ ପାଇଁ ଲେଜର {{0} ched ଚିହ୍ନଟ ଚିହ୍ନ |
ଦ୍ରୁତ {0} fast ଦ୍ରୁତ ସ୍ଥାପନ ପାଇଁ ଆଲାଇନ୍ମେଣ୍ଟ ଗାଇଡ୍ ସହିତ ଏକତ୍ରିତ |
ପାରମ୍ପାରିକ ଏଲବୋ ଆସେମ୍ବଲି ଅପେକ୍ଷା 50% ତୀବ୍ର ସ୍ଥାପନ |
କଷ୍ଟମାଇଜେସନ୍ ବିକଳ୍ପଗୁଡ଼ିକ
3/8 "ରୁ 3" ଆକାରରେ ଉପଲବ୍ଧ |
ଡୁପ୍ଲେକ୍ସ ଷ୍ଟିଲ ଏବଂ ଟାଇଟାନିୟମ ସହିତ ସ୍ୱତନ୍ତ୍ର ସାମଗ୍ରୀ |
କଷ୍ଟମ୍ ପୋର୍ଟ ବିନ୍ୟାସକରଣ ଏବଂ ବୋଲ୍ଟ s ାଞ୍ଚା |
ଗୁଣବତ୍ତା ନିଶ୍ଚିତତା
ପଠାଇବା ପୂର୍ବରୁ 100% ଚାପ ପରୀକ୍ଷା କରାଯାଇଥିଲା |
CMM ଯାଞ୍ଚ ସହିତ ଡାଇମେନସନାଲ ଯାଞ୍ଚ |
ଅନନ୍ୟ କ୍ରମିକ ସଂଖ୍ୟା ସହିତ ବ୍ୟାଚ୍ ଟ୍ରେସିବିଲିଟି |
FAQ
ପ୍ର: ଆପଣଙ୍କର 90 ଡିଗ୍ରୀ ଏଲବୋ ଫ୍ଲେଞ୍ଜ୍ କେଉଁ ମାନକ ମାନିଥାଏ?
ଉ: ଆମର ଏଲବୋ ଫ୍ଲେଞ୍ଜ୍ ମିଳିତ ହୁଏ:
SAE J518 (କୋଡ୍ 61 ଏବଂ 62)
ISO 6162 (ସିରିଜ୍ 1 ଏବଂ 2)
DIN 20066 ମାନକ |
NFPA T3.4.7R1 ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |
ପ୍ର: କେଉଁ ଚାପ ମୂଲ୍ୟାୟନ ଉପଲବ୍ଧ?
ଉ: ମାନକ ଚାପ ମୂଲ୍ୟାୟନ:
3000 PSI (207 ବାର୍) ମାନକ କ୍ରମ |
6000 PSI (414 ବାର୍) ଉଚ୍ଚ - ଚାପ କ୍ରମ |
10,000 PSI (690 ବାର) ପର୍ଯ୍ୟନ୍ତ କଷ୍ଟମ୍ ଡିଜାଇନ୍ ଉପଲବ୍ଧ |
ପ୍ର: ଆପଣ କେଉଁ ସାମଗ୍ରୀ ପ୍ରଦାନ କରନ୍ତି?
ଉ: ମାନକ ପଦାର୍ଥ ବିକଳ୍ପ:
ଜିଙ୍କ ପ୍ଲେଟିଂ ସହିତ କାର୍ବନ ଷ୍ଟିଲ |
304/316 ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ |
ବିଶେଷ ସାମଗ୍ରୀ:
ଡୁପ୍ଲେକ୍ସ ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ |
ଟାଇଟାନିୟମ୍ ଆଲୋଇସ୍ |
ନିକେଲ୍ - ଆଧାରିତ ସୁପରଲୋଏସ୍ |
ପ୍ର: ମୁଁ କିପରି ସଠିକ୍ ଆକାର ବାଛିବି?
ଉ: ମୁଖ୍ୟ ଚୟନ କାରକ:
ହୋସ୍ / ଟ୍ୟୁବ୍ ଭିତରର ବ୍ୟାସ ସହିତ ମେଳ |
ସିଷ୍ଟମ୍ କାର୍ଯ୍ୟ ଚାପକୁ ବିଚାର କରନ୍ତୁ |
ପ୍ରବାହ ହାର ଆବଶ୍ୟକତା ପାଇଁ ଆକାଉଣ୍ଟ୍ |
ସ୍ପେସ୍ ସୀମାବଦ୍ଧତାର ମୂଲ୍ୟାଙ୍କନ କର |
ଆମର ଇଞ୍ଜିନିୟର୍ମାନେ ମାଗଣା ଆକାରର ସହାୟତା ପ୍ରଦାନ କରନ୍ତି |
ପ୍ର: କେଉଁ ସିଲ୍ ପଦ୍ଧତି ଉପଲବ୍ଧ?
ଉ: ସିଲ୍ ବିକଳ୍ପଗୁଡ଼ିକ ଅନ୍ତର୍ଭୁକ୍ତ:
O - ରିଙ୍ଗ୍ ଫେସ୍ ସିଲ୍ (ORFS) - ସବୁଠାରୁ ସାଧାରଣ |
ସ୍ପିରାଲ୍ କ୍ଷତ ଗ୍ୟାସ୍କେଟ୍ ସହିତ ସମତଳ ଚେହେରା |
ଚରମ ଅବସ୍ଥା ପାଇଁ ଧାତୁ - ରୁ - ଧାତୁ ସିଲ୍ |
କଷ୍ଟମ୍ ସିଲ୍ ସମାଧାନ ଉପଲବ୍ଧ |
ପ୍ର: ତୁମର ବ୍ରାଣ୍ଡ ଅନ୍ୟ ବ୍ରାଣ୍ଡ ସହିତ ଅଦଳବଦଳ ହୁଏ କି?
ଉ: ହଁ, ଆମର 90 ଡିଗ୍ରୀ ଏଲବୋକୁ ଡିଜାଇନ୍ କରାଯାଇଛି:
ମାନକ SAE / ISO ପରିମାପ ବଜାୟ ରଖନ୍ତୁ |
ଅନୁରୂପ ଫିଟିଙ୍ଗ୍ ସହିତ ସଂପୂର୍ଣ୍ଣ ଅଦଳବଦଳ ହୁଅନ୍ତୁ |
ଜଟିଳ ପରିମାଣ ଯାଞ୍ଚ କରିବାକୁ ଆମେ ସୁପାରିଶ କରୁ |
ପ୍ର: କଷ୍ଟମ୍ ଅର୍ଡର ପାଇଁ ଅଗ୍ରଣୀ ସମୟ କ’ଣ?
ଉ: ମାନକ ସୀସା ସମୟ:
ଷ୍ଟକ୍ ଆଇଟମ୍: 24-48 ଘଣ୍ଟା ପଠାଇବା |
ମାନକ କଷ୍ଟମ୍: 10-15 କାର୍ଯ୍ୟଦିବସ |
ବିଶେଷ ସାମଗ୍ରୀ: 3-4 ସପ୍ତାହ |
ତ୍ୱରିତ ସେବା ଉପଲବ୍ଧ |
ପ୍ର: ଆପଣ ସ୍ଥାପନ ନିର୍ଦ୍ଦେଶନାମା ପ୍ରଦାନ କରନ୍ତି କି?
ଉ: ବିସ୍ତୃତ ସମର୍ଥନ ଅନ୍ତର୍ଭୁକ୍ତ:
Step- ଷ୍ଟେପ୍ ଇନଷ୍ଟଲ୍ ମାନୁଆଲ୍ ଦ୍ୱାରା ଷ୍ଟେପ୍ - |
ପରାମର୍ଶିତ ଟର୍କ ନିର୍ଦ୍ଦିଷ୍ଟତା |
ସଠିକ୍ ଆଲାଇନମେଣ୍ଟ୍ କ techniques ଶଳ |
ତେଲ ଲଗାଇବା ସୁପାରିଶଗୁଡିକ ସିଲ୍ କରନ୍ତୁ |
ଭିଡିଓ ଟ୍ୟୁଟୋରିଆଲ୍ସ ଉପଲବ୍ଧ |
ପ୍ର: ଆପଣ କେଉଁ ପ୍ରମାଣପତ୍ର ଧାରଣ କରନ୍ତି?
ଉ: ଆମର ପ୍ରମାଣପତ୍ର ଅନ୍ତର୍ଭୁକ୍ତ:
ISO 9001: 2015 ଗୁଣାତ୍ମକ ବ୍ୟବସ୍ଥା |
PED 2014/68 / EU ଅନୁପାଳନ |
ବିସ୍ଫୋରକ ପରିବେଶ ପାଇଁ ATEX |
ABS ସାମୁଦ୍ରିକ ଅନୁମୋଦନ |
ପ୍ର: କେଉଁ ରକ୍ଷଣାବେକ୍ଷଣ ଆବଶ୍ୟକ?
ଉ: ସୁପାରିଶ କରାଯାଇଥିବା ରକ୍ଷଣାବେକ୍ଷଣ:
ବାର୍ଷିକ ଭିଜୁଆଲ୍ ଯାଞ୍ଚ |
ପ୍ରତି 500 ଘଣ୍ଟାରେ ଟର୍କ ଯାଞ୍ଚ କରେ |
ପ୍ରତି 3 ବର୍ଷରେ ସିଲ୍ ରିପ୍ଲେସମେଣ୍ଟ |
7 ବର୍ଷ ପରେ ସମ୍ପୂର୍ଣ୍ଣ ବଦଳ |
ଗରମ ଟ୍ୟାଗ୍ |: 90 ଡିଗ୍ରୀ ଏଲବୋ ସା ଫ୍ଲେଞ୍ଜ୍, ଚାଇନା 90 ଡିଗ୍ରୀ ଏଲବୋ ସା ଫ୍ଲେଞ୍ଜ୍ ନିର୍ମାତା, କାରଖାନା |
